Révision d’un réducteur FLENDER H2SH 12
Etude de cas et maintenance industrielle |
Révision et rebaguage d’un réducteur FLENDER H2SH 12
En bref : l’intervention en un coup d’œil
| Élément | Spécification |
|---|---|
| Équipement | Réducteur industriel à engrenages |
| Marque & Modèle | FLENDER H2SH 12 |
| Type d’intervention | Révision générale, usinage par rebaguage du carter, remplacement d’arbre |
| Opérations clés | Contrôle métrologique, rebaguage logements roulements, remplacement arbre PV & roulements, essais fonctionnels et test sans charge jusqu’à stabilisation en température |
| Objectif | Rétablissement des tolérances constructeur et prolongation de la durée de vie |
Pourquoi réviser un réducteur FLENDER H2SH 12 plutôt que de le remplacer ?
Le réducteur FLENDER H2SH 12 est un organe de transmission mécanique à haute fiabilité utilisé dans les applications industrielles sévères. Soumis à d’importantes charges axiales et radiales, ses composants subissent une usure naturelle au niveau des roulements, des étanchéités et des portées de carter.
Une révision méthodique permet de restaurer 100 % des performances d’origine tout en maîtrisant les coûts et en réduisant le temps d’arrêt machine par rapport à un remplacement à neuf.
Les étapes de la remise en état complète du réducteur
1. Expertise initiale et démontage métrologique

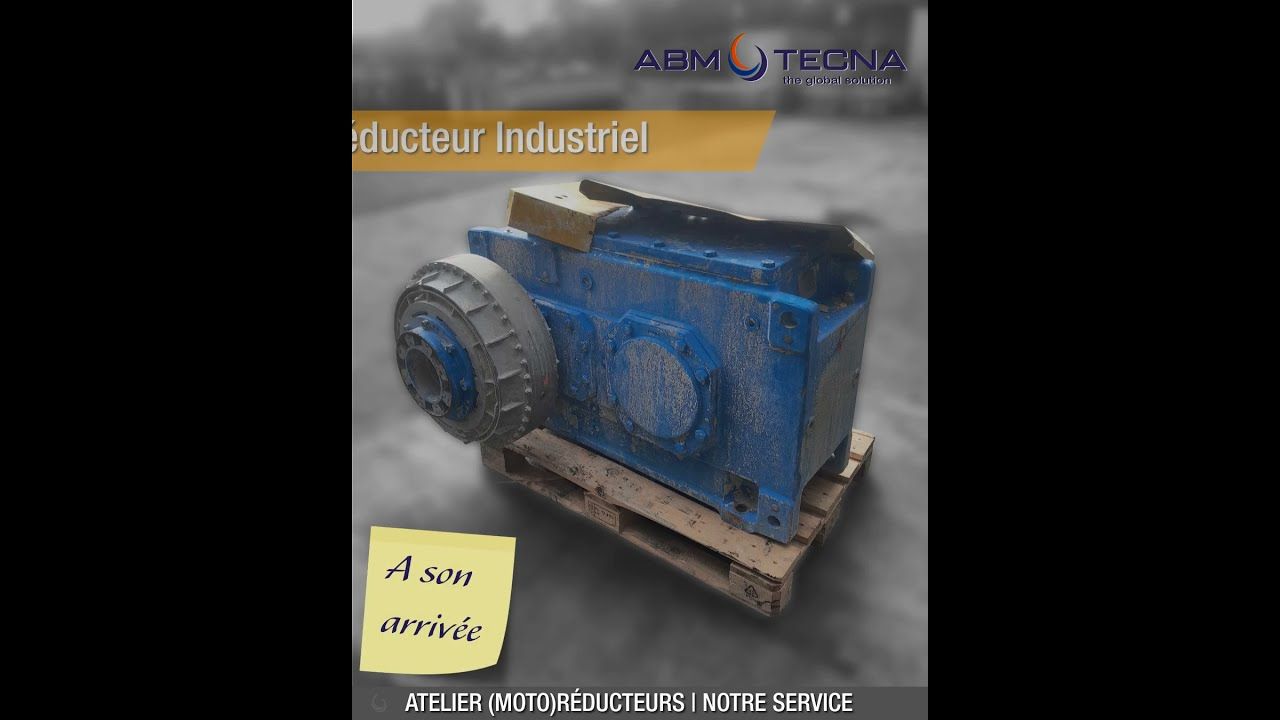

L’intervention débute par un démontage intégral du réducteur dans nos ateliers. Un contrôle dimensionnel et visuel permet de dresser un bilan de santé précis :
- Inspection des engrenages et des portées de dent.
- Vérification de l’état de l’arbre petite vitesse (PV) et de l’arbre grande vitesse (GV).
- Analyse de l’usure des logements de roulements au niveau du carter.
2. Usinage du carter : rebaguage des logements de roulements
Sous l’effet des vibrations et des charges répétées, les logements de roulements de l’arbre petite vitesse présentent souvent une ovalisation ou un matage. Pour rétablir l’ajustement mécanique et les tolérances constructeur, nos mécaniciens effectuent une opération d’usinage de précision :
- Alésage des logements usés.
- Insertion de bagues en acier (rebaguage) ajustées serrées.
- Reprise d’usinage au diamètre exact pour garantir la coaxialité parfaite des lignes d’arbres.
3. Remplacement des composants mécaniques clés
Afin d’assurer une longévité maximale à l’équipement, plusieurs pièces d’usure et composants critiques sont remplacés par des pièces conformes aux exigences du fabricant :
- Arbre petite vitesse (PV) : Remplacement complet suite aux contrôles d’usure.
- Roulements : Changement de l’ensemble des roulements à rouleaux coniques / cylindriques.
- Étanchéité : Pose de bagues d’étanchéité neuves (joints à lèvre haute température / anti-abrasion).
4. Remontage, réglage des jeux et essais fonctionnels
Après nettoyage complet du carter et des pignons, le réducteur est remonté avec un contrôle strict de l’entre-axe et des jeux de denture.
5. Finition et protection de surface

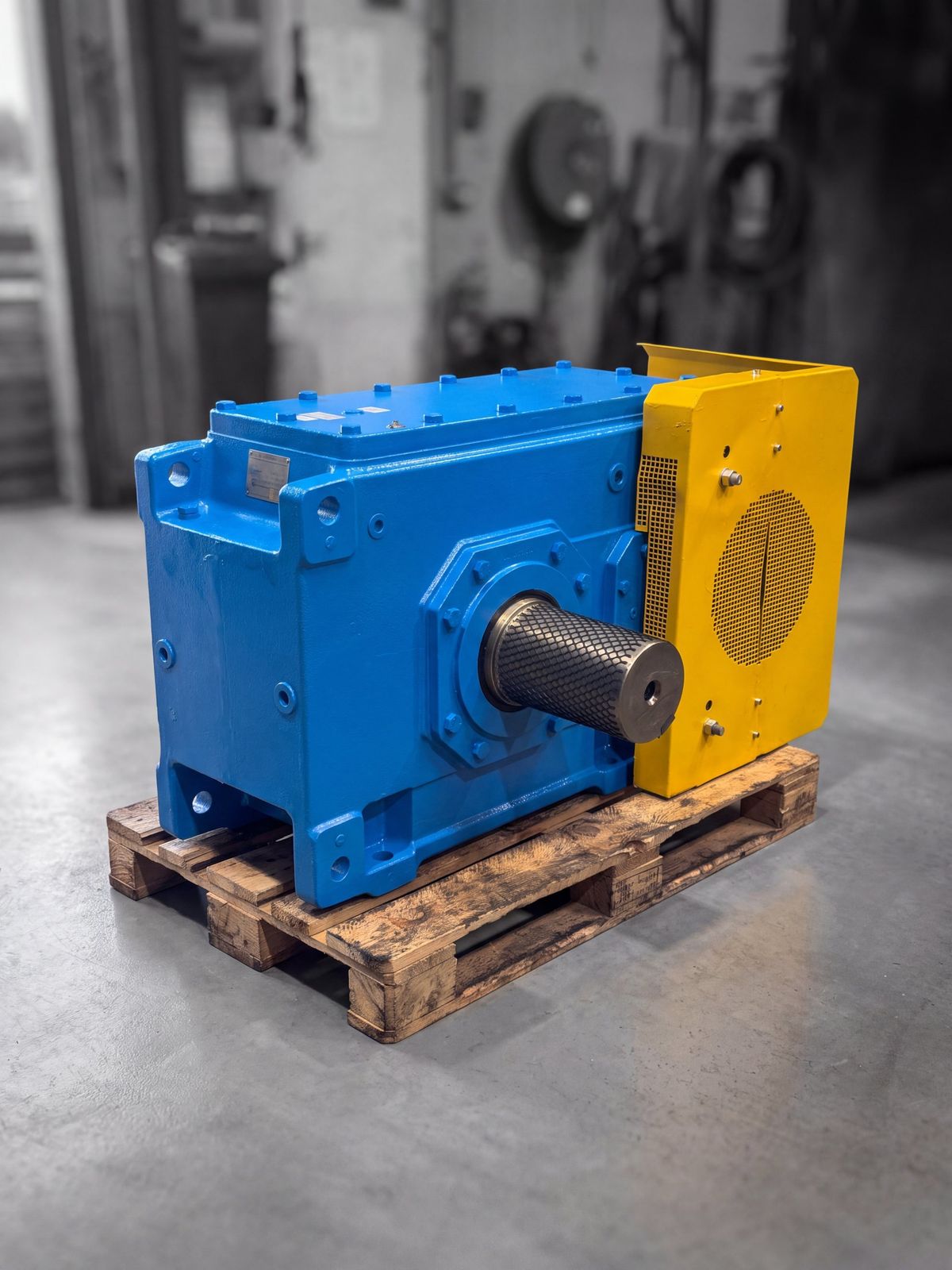

Après validation définitive des essais et un test sans charge jusqu’à stabilisation en température , le réducteur reçoit un traitement de surface complet avec l’application d’une peinture industrielle haute protection contre la corrosion avant son retour chez le client.
Gestion optimisée des éléments annexes : réparation du coupleur
Pour minimiser le temps d’immobilisation sur le site industriel, le coupleur associé a fait l’objet d’un processus de maintenance distinct. Réparé, équilibré et contrôlé séparément, il a été livré en amont au client afin de lui permettre d’anticiper la préparation de sa ligne de production avant le retour du réducteur principal.
Contactez les équipes techniques et commerciales d’ABM-TECNA ou venez visiter nos ateliers pour découvrir nos capacités de réparation.
Questions fréquentes (FAQ)
Qu’est-ce que le rebaguage d’un carter de réducteur ?
Le rebaguage est une technique d’usinage consistant à aléser un logement de roulement usé pour y insérer une bague métallique ajustée. Cette opération permet de remettre le carter aux tolérances d’origine sans devoir remplacer la structure complète du réducteur.
À quelle fréquence faut-il réviser un réducteur FLENDER ?
La fréquence dépend des conditions de service (charge, température, environnement). Une analyse régulière d’huile et un suivi vibratoire permettent de planifier la révision préventive avant toute rupture mécanique lourde.
